LD系列插入式電磁流量計用來測量導電的液體，LD系列插入式電磁流量計特別適用于大口徑的管道測量，插入式電磁流量計廣泛應用于石油、化工、冶金、電力、造紙、食品、水處理等行業。
插入式電磁流量計概要：
傳感器是測量流體流速儀表。它是應用法拉第電磁感應定律的原理制成的流速測量儀表。
用一個長桿將一個小的電磁流量傳感器插入到被測管道中規定的位置，導電流體垂直流過傳感受器的工作磁場，相當于導體在磁場中作切割磁力線運動。根據法拉第感應定律可知，在電極上將感應出勢。
特點
插入式電磁流量計在大管道流體流量檢測中，具有顯著的安裝優勢。特別在大于直徑300的管道上具有絕對的價格優勢。
轉換器部分采用優化設計，結構緊密，容易電氣安裝，調換方便，容易變更測量范圍。
應用“自動化歸零”原理，消除電化干擾信號，零點自穩。輸出信號與流速成線性關系。
傳感器和轉換器具有多種防護等級，有適應于潛水的IP68等級。
適合于水，污水。酸。強堿等導點率﹥5 uS/cm 的液體流量檢測。特別適用于供水排水管道的流量測量。
由于沒有任何可移動部分，插入式電磁流量計通用性很廣。
對液體沒有壓力損失，由于結構的特別設計，可防止雜物的堵塞。
可進行在線帶坼裝。

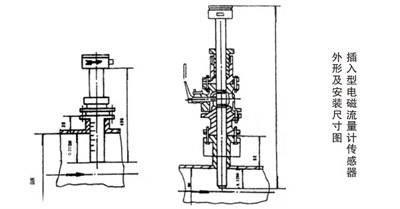

插入式電磁流量計外形尺寸：
| 型 號: |
TX-LD系列
|
| 口 徑: |
DN350 - DN2000 |
| 精 度: |
± 1.5%測量值標準 ±1.0%測量值特殊 ± 0.5%測量值高精度
|
| 最低導電率 : |
5μs/cm
|
| 測量范圍 : |
推薦使用范圍： 0.5m/s～10m/s連續可調
最大使用范圍：0.2m/s～15m/s連續可調
|
| 介質溫度 : |
-20- +150℃ |
| 環境溫度 : |
-20- +60℃ |
| 流體壓力 : |
≤ 1.6MPa |
| 防護等級 : |
傳感器 轉換器
IP67 IP67
IP68 IP67
|
| 材 質: |
探頭材質為 304不銹鋼, 電極材質為316不銹鋼,絕緣層為PTFE.
|
| 電氣接口 : |
M20×1.5,1/2〞NPT
|
| 顯示方式 : |
標準雙線液晶顯示 ,可同時顯示瞬時和累積流量。
|
| 電 源: |
220VAC 50HZ 24VDC
|
| 防爆等級： |
Exd[ia]iam ll CT5
|
| 信號輸出： |
1、開關量可設為： 脈沖輸出（最高1000HZ）；
高 /低流量報警；
空管報警；
流量方向示意；
故障報警；
2、電流輸出：4-20mA輸出。
|
| 組態方式： |
1、通過三個手動鍵現場組態。
2、通過遙控器現場組態。
3、通過手操器進行現場組態。
記憶：EEPROM不會消失之記憶體，無需電池保存。
|
插入式電磁流量計安裝
傳感器可以安裝在運行管道上的任何位置，為了無故障工作，傳感器必須完全充滿介質。為保測量的準確性，上游至少留5個直徑管段，下游至少留3個直徑管段。在水平的管道上應避免將傳感器安裝在管道的底部以防止沉淀，也不應有鐵磁性物質緊靠傳感器，傳感器應遠離電磁場。不帶壓拆裝和可帶壓拆裝的安裝方式
內部結構
1. RECDL轉換器
2. 轉換器外殼
3. 密封圈
4. 轉換器安裝板
5. 帶傳感器法蘭的穿感外罩
6. 帶法蘭的焊接緊固件
7. 場線圈
8. 測量電極
9. 電源及信號電纜之電纜密封套
流量表
速度=1m/s
|
DN
|
m3/s
|
1/min
|
1/s
|
|
100
|
28.3
|
471
|
7.85
|
|
125
|
44.2
|
736
|
12.3
|
|
150
|
63.6
|
1060.3
|
17.7
|
|
200
|
113.1
|
1855.0
|
31.42
|
|
250
|
176.7
|
2945.2
|
49.09
|
|
300
|
254.5
|
4241.2
|
70.69
|
|
350
|
346.4
|
5772.7
|
90.21
|
|
400
|
452.4
|
7540
|
125.66
|
|
500
|
706.9
|
11781
|
196.35
|
|
600
|
1017.9
|
116965
|
282.74
|
|
700
|
1385.4
|
23091
|
384.85
|
|
800
|
1809.6
|
30159
|
502.65
|
|
900
|
2290.2
|
38170
|
636.17
|
|
1000
|
2827.4
|
47124
|
785.40
|
|
