外夾式超聲波流量計
關鍵字：外夾式超聲波流量計,超聲波流量計,流量計 |
外夾式超聲波流量計.jpg)
外夾式超聲波流量計利用了低電壓、多脈沖發射接收原理，采用雙平衡信號差分發射、接收專利技術和硬件參數無關化設計方法；通過選用國際上最新、最先進的大規模集成電路和先進的SMD貼裝焊接工藝生產而成。確保每臺出廠的流量計都具有相同的性能。靈活多變的中文顯示主機(壁掛F1標準型、壁掛F2防爆型、盤裝S型、壁掛FN網絡型)滿足各種不同的工業現場。簡單方便的傳感器易于現場人員安裝維護。
項目 性能/參數
測量主機 準確度 1.0 %
重復性 0.2%
流速范圍：0-64m/s
測量周期：500mS (每秒2次，每個周期采集128組數據)
測量原理：超聲波時差原理，4字節IEEE754浮點運算
顯示接口：可連接2×10背光型漢字或者2×20字符型液晶顯示器
操 作： 外接16鍵輕觸鍵盤以及PC計算機設參軟件
輸 入： 3路4-20mA輸入可選，準確度0.1% ，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用
兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法）
輸出 電流信號 (可選模塊)：4-20mA, 阻抗600Ω浮空，準確度0.1% 。 頻率信號 (可選模塊)：1-9999Hz之間任選，OCT輸出。 脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出 (其中1 路脈沖寬度6~1000ms間可編程，默認200ms) 。 報警信號：雙路OCT輸出，可選近20種源信號。 數據接口：隔離RS485串行接口。
通訊協議：MODBUS協議、MBUS協議、FUJI擴展協議，推薦使用MODBUS-RTU協議或者M(jìn)ODBUS-ASCII協議
其它功能：自動記憶前64日、前32個月、前2 年的累積流量和工作狀態；自動記憶前16次上、斷電時間和流量并可實現自動或手動補加； 可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）； 1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備； 工作參數可固化到機內的FLASH存儲器中，上電時自動調出； 用戶能夠通過E-mail傳送來的代碼文件實現軟件升級 故障自診斷功能。 故障時間計時器。
工作電流 50mA (不連接鍵盤顯示和蜂鳴器不響的條件下)
備用電池 使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失
環境溫度 -10℃～70℃(大于此溫度范圍要求請與廠家聯系)
工作時間 連續
電 源 24VDC 8~30VDC 24VDC
尺寸 Φ84 116×62 92×36
傳感器 外縛式 標準S1型，適用管徑DN15～100mm標準M1型，適用管徑DN50～1000mm標準L1型，適用管徑DN300～6000mm高溫S1H型，適用管徑DN15～100mm高溫M1H型，適用管徑DN50～1000mm其它廠家的傳感器
插入式：測量管道材質不限（不停產安裝）適用于管徑DN80以上。
管段式：π型管段式：適用于管徑DN25-DN40，整機測量精度±0.5%標準管段式：適用于管徑DN50～DN1000，整機測量精度±0.5%
信號電纜：專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長至500 米（不推薦）。
防護等級：IP68(可浸水工作)
可測管道管材：鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。
襯材：環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。
內徑：15mm～6000mm（π型管段式內徑可小至2毫米）
直管段長度：上游≥10D，下游≥5D，距泵出口處≥30D。
測量介質種類：水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。
濁 度：≤20000 ppm，污水測量效果好，絕大多數污水管道可穩定測量。
溫 度： -40℃～160℃
流 向：可對正反向流量分別計量，并可計量?jī)袅髁俊?nbsp;
|
轉換器
|
 |
|
 |
|
|
|
|
壁掛式轉換器
|
|
盤裝式轉換器
|
|
一體式轉換器
|
防爆型轉換器
|
|
|
傳感器
|
|
|
|
|
|
|
|
|
|

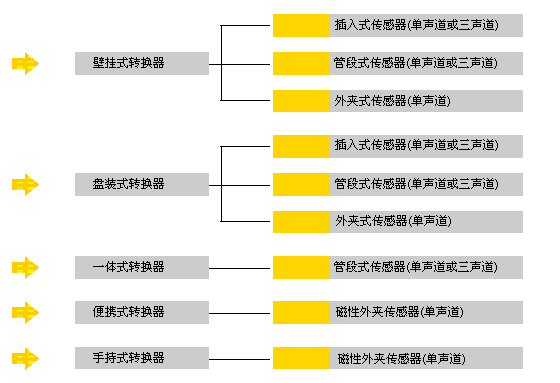

轉換器分為三種型式：壁掛式轉換器 盤裝式轉換器 一體式轉換器
|
|
轉換器外觀結構
|
 |
|
|
|
|
|
|
|
|
壁掛式轉換器
重量：1.2kg
|
|
盤裝式轉換器
重量：0.8kg
|
|
一體式轉換器
|
|
防爆型轉換器
重量：4kg
|
|
|
|
|
轉換器外形尺寸和安裝方法
|
|
|
|
壁掛式轉換器
|
|
|
|
盤裝式轉換器
|
|
|
|
一體式轉換器
|
|
|
|
防爆型轉換器
|
|

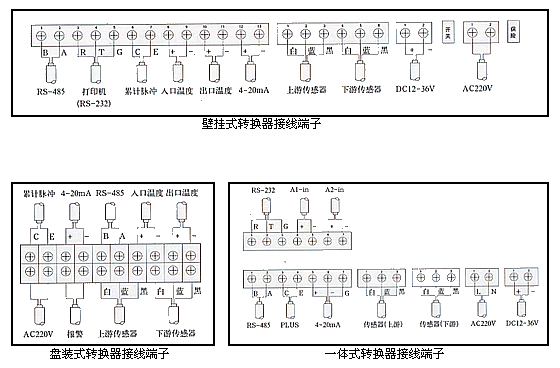

轉換器接線端子
|
|
|
|
|
|
傳感器分為三種型式：插入式傳感器 管段式傳感器 外夾式傳感器
|
|
傳感器外觀結構
|
 |
|
|
|
 |
|
 |
|
插入式傳感器
重量：0.7kg/支
|
|
單聲道管段式傳感器
重量：見數據表
|
|
三聲道管段式傳感器
重量：見數據表
|
|
外夾式傳感器
重量：0.2kg/支
|
|
|
傳感器的外形尺寸和安裝方式
|
|
|
|
插入式傳感器外形尺寸和安裝方式
|
|
|
|
外夾式傳感器外形尺寸和安裝方式
|
 |
|
 |
|
 |
|
適用管徑DN80-2000mm
|
|
適用管徑DN20-65mm
|
|
|
|
|
管段式傳感器外形尺寸和安裝方式
|
|
管段式傳感器數據表
|
|
內徑
|
重量
|
安裝長度L（mm）
|
法蘭尺寸
|
|
D
|
D0
|
N x A
|
|
單聲道
|
20
|
7.8
|
280
|
110
|
79.5
|
4 x 16
|
|
25
|
8.2
|
280
|
110
|
79.5
|
4 x 16
|
|
32
|
9.5
|
280
|
120
|
89.0
|
4 x 16
|
|
40
|
10.1
|
280
|
120
|
89.0
|
4 x 16
|
|
50
|
12.2
|
280
|
150
|
120.5
|
4 x 20
|
|
65
|
14.5
|
280
|
180
|
139.5
|
4 x 20
|
|
80
|
17.5
|
280
|
190
|
152.5
|
4 x 20
|
|
100
|
19.2
|
280
|
230
|
190.5
|
4 x 20
|
|
單聲道
三聲道
|
125
|
19.6
|
290
|
255
|
216
|
8 x 22
|
|
150
|
25.1
|
310
|
280
|
251.5
|
8 x 22
|
|
200
|
40.8
|
340
|
345
|
298.5
|
8 x 22
|
|
250
|
61.0
|
370
|
405
|
362.0
|
12 x 26
|
|
300
|
89.2
|
410
|
485
|
432.0
|
12 x 26
|
|
350
|
97.2
|
440
|
535
|
476.0
|
12 x 30
|
|
400
|
102.3
|
480
|
600
|
540.0
|
16 x 30
|
|
450
|
113.5
|
510
|
635
|
578.0
|
16 x 33
|
|
500
|
147.8
|
550
|
700
|
635.0
|
20 x 33
|
|
600
|
211.5
|
620
|
815
|
749.5
|
20 x 36
|
|
700
|
331
|
690
|
915
|
850
|
24 x 36
|
|
800
|
489
|
750
|
1046
|
970
|
24 x 40
|
|
1000
|
810
|
890
|
1288
|
1200
|
28 x 44
|
|
1200
|
1280
|
1030
|
1522
|
1434
|
32 x 44
|
|
1400
|
1805
|
1160
|
1778
|
1670
|
32 x 48
|
|
1600
|
2301
|
1290
|
1982
|
1874
|
36 x 48
|
|
1800
|
3205
|
1430
|
2236
|
2114
|
36 x 52
|
|
2000
|
4089
|
1560
|
2446
|
2324
|
40 x 52
|
|
|
|
|
①滿足直管段長度要求（直管段長度，是指測量點距阻力件的距離）。直管段要求一般為前10倍管徑，后5倍管徑。當流速低于3m/s時，直管段要求可為前5倍管徑，后3倍管徑。
②直管段部分表面平滑、較新、圓度較好。

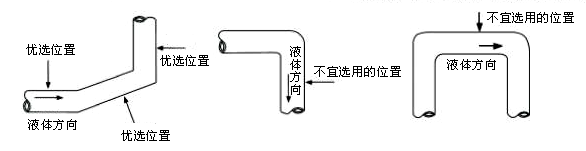

③首選液體向上（或斜向上）流動的豎直管路，其次是水平管路，盡量避開液體向下（或斜向下）流動的管路，防止液體不滿管。測量點不要選在管路走向的最高點，防止管路內因有氣泡聚集而造成測量不正常。
|
|
|
|

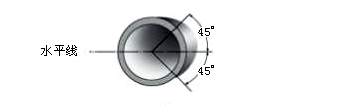

?、芩焦苈窚y(cè)量點應選在自水平線±45°范圍以內，避開管路頂部氣泡。
|
|
|
|

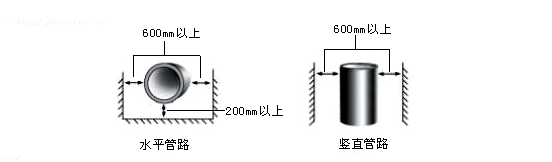

⑤安裝空間要滿足下圖所示要求
|
|
|
|
⑥電纜的敷設
|
|
傳感器與轉換器之間連接電纜的敷設要安全、可靠。
地下敷設時，電纜必須穿金屬管，防止電纜被軋斷或老鼠咬斷。
電纜外徑7毫米，每對傳感器2根電纜，金屬管內徑要大于25毫米。
架空敷設線桿跨距超過20米時，必須做加強線，防止風力過大時將電纜扯斷。
與其它電纜敷設同一電纜溝時，需穿金屬管，以提高抗干擾性能。
|
|
|
|
|
插入式超聲流量計
|
管段式超聲流量計
|
外夾式超聲流量計
|
|
管徑范圍
|
DN80～4000
|
DN20～2000
|
DN20～4000
|
|
|
0.01～12
|
|
準確度（%）
|
單聲道
|
三聲道
|
單聲道
|
三聲道
|
1.5
|
|
1.0
|
0.5
|
1.0（校正0.5）
|
0.5
|
|
測量液體
|
水、河水、海水、石油、化學液體等均質液體
|
|
管道材質
|
金屬（如碳鋼、鑄鐵、不銹鋼、鋁等）非金屬材料（如PVC，有機玻璃等）
|
|
管襯材質
|
玻璃鋼、砂漿、橡膠等
|
|
信號輸出
|
1.4-20mA：阻抗小于800Ω，光電隔離，準確度0.1%。
2.累計脈沖輸出：光電隔離，無源開路輸出，傳輸距離小于500m。
3.RS-485：光電隔離，波特率可選擇，傳輸距離大于1.6km。
4.打印機：RS-232串口模式。打印機為選配件。
|
|
鍵盤
|
4 x 4 漢字鍵盤或 1 x 4 英文鍵盤
|
|
顯示器
|
2 x 10 漢字顯示或 2 x 16英文顯示
|
|
測量功能
|
顯示瞬時流量、瞬時流速、正累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、供回水溫度。
|
|
數據存貯
|
可儲存前720小時，前365天，前36個月和前十年的測量數據，包括瞬時流量、累計流量、斷電時間等。
|
|
環境溫度
|
轉換器：-10～45 ℃（特定環境請說明）
傳感器：-30～+60 ℃（常溫型）
-30～+160 ℃（高溫型）
|
|
傳感器材質
|
不銹鋼和陶瓷
|
不銹鋼和普通碳鋼
|
常溫型為尼龍
高溫型為合金鋁
|
|
傳感器承壓能力
|
管內部分壓力小于2.5MPa
|
DN20～700mm小于2MPa
DN800～2000mm小于1MPa |
與管內壓力無關建議不浸水工作 |
|
傳感器防護等級
|
IP68
|
|
轉換器防護等級
|
壁掛式轉換器：IP65 盤裝式轉換器：IP52 一體式轉換器：IP67
|
|
防爆等級
|
[Exib]IIBT6
|
|
傳感器電纜長度
|
小于400m
|
小于400m
|
小于300m
|
|
傳感器電纜型號
|
SEYV-75-2（直徑7mm）
|
|
工作電源
|
AC220V ± 10% ，DC12～36V ， 功率0.5W
|
|
轉換器外形尺寸
|
壁掛式：213 x 185 x 107mm 盤裝式：16 x 80 x 250mm
一體式：185 x 140 x 100mm
|
|
傳感器外形尺寸
|
220x?20（桿部）x?50（連接部）mm
|
見管段傳感器數據表
|
60x40x35mm
|
|
轉換器重量
|
壁掛式：1.2kg 盤裝式：0.8kg 一體式：1.4kg
|
|
傳感器重量
|
0.7kg/支
|
見管段傳感器數據表
|
0.2kg/支
|
|
熱量測量功能
|
測量供熱、熱損耗、入口溫度、出口溫度。
|
|
|
|
|
技術選型以前，請仔細閱讀“技術參數”一節。
|
|
|
|
|
|
|
|

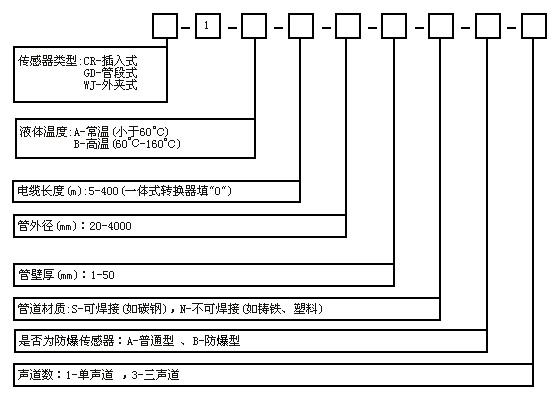

傳感器選型編碼
|
|
|
|
例如：選型外夾式單聲道傳感器，液體常溫，電纜長度15m，管外徑325mm，壁厚10mm，管道材 質為鋼，非防爆。選型編碼為：WJ－1－A－15－325－10－S－A-1
|
|
| |
